序言

Toast.makeText(context,"msg",Toast.Length_SHORT).show();

我们都知道调用了这行代码，便会触发显示 Toast 信息，但是从调用开始到显示出来的具体过程是怎么样的，里面具体实现又是怎么样的呢？

原理

在 Toast 内部有两类 IPC 过程。

  • 第一类： Toast 访问 NotificationManagerService
  • 第二类：NotificationManagerService 回调 Toast 里的 TN 接口。

Toast 属于系统 Window，它内部的视图由两种方式指定，一种是系统默认的样式，另一种是自定义一个 view 然后通过 setView 方法将 view 设置进去。
不管哪一种方式，它们都对应 Toast 的一个 View 类型的内部成员 mNextView。

Toast 提供 show 和 cancel 方法分别用于显示和隐藏 view，它们的内部都是一个 IPC 过程。

Toast 有定时取消功能，所以系统采用了 Handler（利用其中的 sendMessageDelayed() 方法）

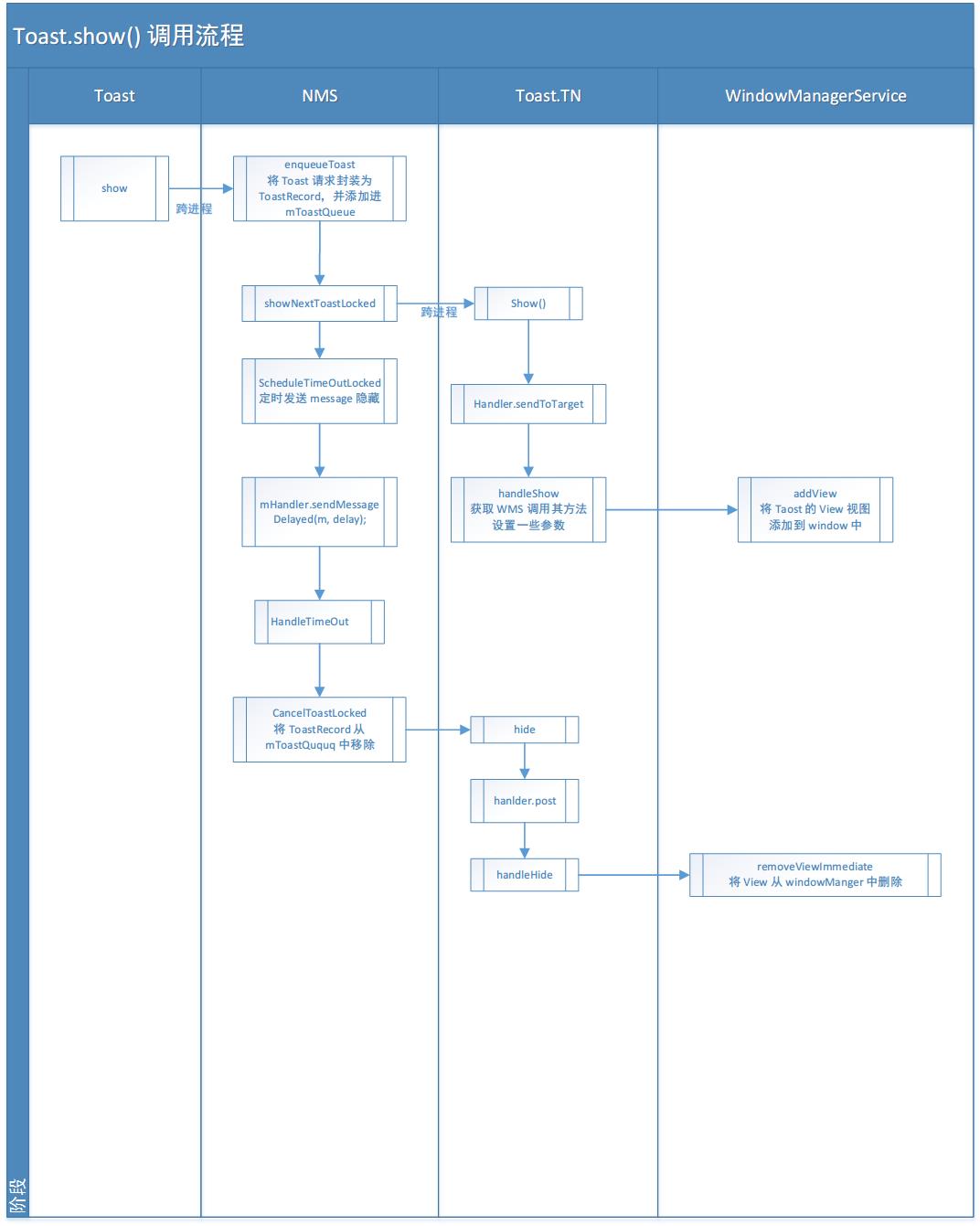

Toast.show() 调用流程大致如下：

toast show

先来看看 Toast.makeText 方法

1
2
3
4
5
6
7
8
9
10
11
12
13
14
public static Toast makeText(Context context, CharSequence text, @Duration int duration) {
    Toast result = new Toast(context);//创建一个新的 Toast 对象
    LayoutInflater inflate = (LayoutInflater)
            context.getSystemService(Context.LAYOUT_INFLATER_SERVICE);//获取 LayoutInflater
    View v = inflate.inflate(com.android.internal.R.layout.transient_notification, null); //渲染出系统默认的布局
    TextView tv = (TextView)v.findViewById(com.android.internal.R.id.message);
    tv.setText(text);//将我们的信息设置到 TextView 中去

    result.mNextView = v;//把 view 赋给 Toast 内部的View
    result.mDuration = duration;//设置 toast 时长
    return result;
}

再瞧一瞧 Toast.show(); 方法

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
public void show() {
    if (mNextView == null) {//判断，如果没有设置 Toast 的 view，就抛出异常
        throw new RuntimeException("setView must have been called");
    }
    INotificationManager service = getService();//获取 INotificationManager
    String pkg = mContext.getOpPackageName();// 获取调用者的包名
    TN tn = mTN;//给 TN 赋值
    tn.mNextView = mNextView;
    try {
        service.enqueueToast(pkg, tn, mDuration);
    } catch (RemoteException e) {
        // Empty
    }
}

这里面有几个地方看起来比较陌生 INotificationManager 是什么，TN 又是什么？

INotificationManager 的值是从 getService() 方法中得来的。我们先查看下 getService() 的内部实现：

1
2
3
4
5
6
7
static private INotificationManager getService() {
    if (sService != null) {
        return sService;
    }
    sService = INotificationManager.Stub.asInterface(ServiceManager.getService("notification"));
    return sService;
}

  • 了解 Binder 的同学应该一看便知道，这里用到了 Binder。
  • INotificationManager 的具体实现在 NotificationManagerService 中，简便起见，后续内容将 NotificationManagerService 称为 NMS。

TN 又是什么？

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
private static class TN extends ITransientNotification.Stub {
    final Runnable mHide = new Runnable() {
        @Override
        public void run() {
            handleHide();
            // Don't do this in handleHide() because it is also invoked by handleShow()
            mNextView = null;
        }
    };
    private final WindowManager.LayoutParams mParams = new WindowManager.LayoutParams();
    final Handler mHandler = new Handler() {
        @Override
        public void handleMessage(Message msg) {
            IBinder token = (IBinder) msg.obj;
            handleShow(token);
        }
    };
    int mGravity;
    int mX, mY;
    float mHorizontalMargin;
    float mVerticalMargin;
    View mView;
    View mNextView;
    int mDuration;
    WindowManager mWM;
    static final long SHORT_DURATION_TIMEOUT = 5000;
    static final long LONG_DURATION_TIMEOUT = 1000;
    TN() {
        // XXX This should be changed to use a Dialog, with a Theme.Toast
        // defined that sets up the layout params appropriately.
        final WindowManager.LayoutParams params = mParams;
        params.height = WindowManager.LayoutParams.WRAP_CONTENT;
        params.width = WindowManager.LayoutParams.WRAP_CONTENT;
        params.format = PixelFormat.TRANSLUCENT;
        params.windowAnimations = com.android.internal.R.style.Animation_Toast;
        params.type = WindowManager.LayoutParams.TYPE_TOAST;
        params.setTitle("Toast");
        params.flags = WindowManager.LayoutParams.FLAG_KEEP_SCREEN_ON
                | WindowManager.LayoutParams.FLAG_NOT_FOCUSABLE
                | WindowManager.LayoutParams.FLAG_NOT_TOUCHABLE;
    }
    /**
     * schedule handleShow into the right thread
     */
    @Override
    public void show(IBinder windowToken) {
        if (localLOGV) Log.v(TAG, "SHOW: " + this);
        mHandler.obtainMessage(0, windowToken).sendToTarget();
    }
    /**
     * schedule handleHide into the right thread
     */
    @Override
    public void hide() {
        if (localLOGV) Log.v(TAG, "HIDE: " + this);
        mHandler.post(mHide);
    }
    public void handleShow(IBinder windowToken) {
        if (localLOGV) Log.v(TAG, "HANDLE SHOW: " + this + " mView=" + mView
                + " mNextView=" + mNextView);
        if (mView != mNextView) {
            // remove the old view if necessary
            handleHide();
            mView = mNextView;
            Context context = mView.getContext().getApplicationContext();
            String packageName = mView.getContext().getOpPackageName();
            if (context == null) {
                context = mView.getContext();
            }
            mWM = (WindowManager)context.getSystemService(Context.WINDOW_SERVICE);
            // We can resolve the Gravity here by using the Locale for getting
            // the layout direction
            final Configuration config = mView.getContext().getResources().getConfiguration();
            final int gravity = Gravity.getAbsoluteGravity(mGravity, config.getLayoutDirection());
            mParams.gravity = gravity;
            if ((gravity & Gravity.HORIZONTAL_GRAVITY_MASK) == Gravity.FILL_HORIZONTAL) {
                mParams.horizontalWeight = 1.0f;
            }
            if ((gravity & Gravity.VERTICAL_GRAVITY_MASK) == Gravity.FILL_VERTICAL) {
                mParams.verticalWeight = 1.0f;
            }
            mParams.x = mX;
            mParams.y = mY;
            mParams.verticalMargin = mVerticalMargin;
            mParams.horizontalMargin = mHorizontalMargin;
            mParams.packageName = packageName;
            mParams.hideTimeoutMilliseconds = mDuration ==
                Toast.LENGTH_LONG ? LONG_DURATION_TIMEOUT : SHORT_DURATION_TIMEOUT;
            mParams.token = windowToken;
            if (mView.getParent() != null) {
                if (localLOGV) Log.v(TAG, "REMOVE! " + mView + " in " + this);
                mWM.removeView(mView);
            }
            if (localLOGV) Log.v(TAG, "ADD! " + mView + " in " + this);
            mWM.addView(mView, mParams);
            trySendAccessibilityEvent();
        }
    }
    private void trySendAccessibilityEvent() {
        AccessibilityManager accessibilityManager =
                AccessibilityManager.getInstance(mView.getContext());
        if (!accessibilityManager.isEnabled()) {
            return;
        }
        // treat toasts as notifications since they are used to
        // announce a transient piece of information to the user
        AccessibilityEvent event = AccessibilityEvent.obtain(
                AccessibilityEvent.TYPE_NOTIFICATION_STATE_CHANGED);
        event.setClassName(getClass().getName());
        event.setPackageName(mView.getContext().getPackageName());
        mView.dispatchPopulateAccessibilityEvent(event);
        accessibilityManager.sendAccessibilityEvent(event);
    }
    public void handleHide() {
        if (localLOGV) Log.v(TAG, "HANDLE HIDE: " + this + " mView=" + mView);
        if (mView != null) {
            // note: checking parent() just to make sure the view has
            // been added...  i have seen cases where we get here when
            // the view isn't yet added, so let's try not to crash.
            if (mView.getParent() != null) {
                if (localLOGV) Log.v(TAG, "REMOVE! " + mView + " in " + this);
                mWM.removeViewImmediate(mView);
            }
            mView = null;
        }
    }
}

TN 是 Toast 的一个私有的静态内部类，继承自 ITransientNotification.Stub

  • 也是用到了 Binder 机制。

在回到 show 方法。该方法最后调用了 service.enqueueToast(pkg, tn, mDuration); 方法。我们到 NMS 看看该方法的主要实现。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
 @Override
public void enqueueToast(String pkg, ITransientNotification callback, int duration)
{
    //....
    final boolean isSystemToast = isCallerSystem() || ("android".equals(pkg));//是否是 android 系统的 toast
    final boolean isPackageSuspended =
            isPackageSuspendedForUser(pkg, Binder.getCallingUid());
    //...
    synchronized (mToastQueue) {
        int callingPid = Binder.getCallingPid();
        long callingId = Binder.clearCallingIdentity();
        try {
            ToastRecord record;
            int index = indexOfToastLocked(pkg, callback);//根据包名和回调来获取的对应包名的 Toast 的在 mToastQueue 中的位置（如果有的话）
            //如果对应包名的 Toast 已经存在了，则直接在原位更新，不会把它排到队尾
            if (index >= 0) {
                record = mToastQueue.get(index);
                record.update(duration);
            } else {
                //限制非系统应用的数量（不能超过 50），防止 DOS 攻击同时也是为了解决内存泄漏问题
                if (!isSystemToast) {
                    int count = 0;
                    final int N = mToastQueue.size();
                    for (int i=0; i<N; i++) {
                         final ToastRecord r = mToastQueue.get(i);
                         if (r.pkg.equals(pkg)) {
                             count++;
                             if (count >= MAX_PACKAGE_NOTIFICATIONS) {
                                 Slog.e(TAG, "Package has already posted " + count
                                        + " toasts. Not showing more. Package=" + pkg);
                                 return;
                             }
                         }
                    }
                }
                Binder token = new Binder();
                mWindowManagerInternal.addWindowToken(token,
                        WindowManager.LayoutParams.TYPE_TOAST);
                record = new ToastRecord(callingPid, pkg, callback, duration, token);//将 Toast 包装为 ToastRecord
                mToastQueue.add(record);//加入 mToastQueue
                index = mToastQueue.size() - 1;
                keepProcessAliveIfNeededLocked(callingPid);
            }
            if (index == 0) {
                showNextToastLocked();//显示下一条 Toast
            }
        } finally {
            Binder.restoreCallingIdentity(callingId);
        }
    }
}

该方法会将 Toast 请求封装为 ToastRecord 并将其添加进 mToastQueue 队列中。

  • mToastQueue 是一个 ArrayList
  • 注意：每个非系统应用最多只能有 50 个ToastRecord。如果超出了最大值，就会出错。
    • 这样做主要是为了 防止 DOS（Denial Of Service）

拒绝服务攻击（英语：denial-of-service attack，缩写：DoS attack、DoS）亦称洪水攻击，是一种网络攻击手法，其目的在于使目标电脑的网络或系统资源耗尽，使服务暂时中断或停止，导致其正常用户无法访问。

将 ToastRecord 加入队列之后， enqueueToast 还调用了 showNextToastLocked(); 方法, 该方法的具体实现如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
void showNextToastLocked() {
    ToastRecord record = mToastQueue.get(0);
    while (record != null) {
        if (DBG) Slog.d(TAG, "Show pkg=" + record.pkg + " callback=" + record.callback);
        try {
            record.callback.show(record.token);//调用 record 对象中 callback 的 show 方法
            scheduleTimeoutLocked(record); //超时提醒，控制显示时间
            return;
        } catch (RemoteException e) {
            //...代码省略
        }
    }
}

这里的 callBack 是什么？

  • 它是在 ToastRecord 中的，瞅瞅 ToastRecord 的构造方法。
    1
    2
    3
    4
    5
    6
    7
    8
    ToastRecord(int pid, String pkg, ITransientNotification callback, int duration,
                Binder token) {
        this.pid = pid;
        this.pkg = pkg;
        this.callback = callback;
        this.duration = duration;
        this.token = token;
    }

在 enqueueToast 方法中，将 Toast 包装为 ToastRecord ，创建了 ToastRecord 对象。

  • record = new ToastRecord(callingPid, pkg, callback, duration, token);//将 Toast 包装为 ToastRecord
  • callBack 是 enqueueToast 中的一个参数，我们的调用如下： service.enqueueToast(pkg, tn, mDuration);

  • 没错，callBack 实际上就是前面讲到的 Toast 的内部类 TN。

    • 回到前面看看，TN 确实继承了 ITransientNotification.Stub。

  • showNextToastLocked() 方法调用 callBack 的 show() 方法来显示 Toast。

    1
    2
    3
    4
    5
    @Override
    public void show(IBinder windowToken) {
        if (localLOGV) Log.v(TAG, "SHOW: " + this);
        mHandler.obtainMessage(0, windowToken).sendToTarget();
    }
1
2
3
4
5
6
7
final Handler mHandler = new Handler() {
    @Override
    public void handleMessage(Message msg) {
        IBinder token = (IBinder) msg.obj;
        handleShow(token);
    }
};

其具体实现又是在 handleShow(token);

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
public void handleShow(IBinder windowToken) {

    if (mView != mNextView) {
        // 如果有必要的话，将还在显示的 toast 隐藏掉
        handleHide();
        mView = mNextView;
        //代码省略
        mWM = (WindowManager)context.getSystemService(Context.WINDOW_SERVICE);//获取 windowManager
        //省略代码，给布局参数赋值
        if (mView.getParent() != null) {
            if (localLOGV) Log.v(TAG, "REMOVE! " + mView + " in " + this);
            mWM.removeView(mView);
        }
        mWM.addView(mView, mParams);
        trySendAccessibilityEvent();
    }
}

以上代码核心在于

1
2
mWM = (WindowManager)context.getSystemService(Context.WINDOW_SERVICE);
mWM.addView(mView, mParams);

将 Toast 的视图添加到 Window 中。 这样 View 就能顺利显示出来了。

你可能会问，为什么 TN 调用 show 方法要用到的 Handler ？

  • 因为该方法是被是被 NMS 以跨进程方式调用的，因此它们运行在 Binder 线程池中。为了将执行环境切换到 Toast 请求所在的线程，在它们内部使用了 Handler。

那么时间到了 Toast 又是怎么样取消的呢？

  • 在令 Toast 显示方法调用过程中 我们也调用了 scheduleTimeoutLocked(record); 方法。

    1
    2
    3
    4
    5
    6
    private void scheduleTimeoutLocked(ToastRecord r){
        mHandler.removeCallbacksAndMessages(r);
        Message m = Message.obtain(mHandler, MESSAGE_TIMEOUT, r);
        long delay = r.duration == Toast.LENGTH_LONG ? LONG_DELAY : SHORT_DELAY;//设置 延迟时间
        mHandler.sendMessageDelayed(m, delay);
    }

  • SHORT_DELAY 为 2s

  • LONG_DELAY 为 3.5s

scheduleTimeoutLocked 会发出消息给 hanlder,收到相应的信息后 handleMessage 方法会调用handleTimeout((ToastRecord)msg.obj);, 该方法又会调用 cancelToastLocked(index);

1
2
3
4
5
6
7
8
9
void cancelToastLocked(int index) {
    ToastRecord record = mToastQueue.get(index);
    try {
        record.callback.hide();//
    } catch (RemoteException e) {
        //代码省略
    }
        //代码省略
}

可以看到隐藏 Toast 的实现也是在 TN 中的。与 handleShow 对应，有一个 handleHide 方法。
该方法会将 Toast 的视图从 Window 中移除。如下所示：

1
2
3
4
5
6
7
8
public void handleHide() {
    if (mView != null) {
        if (mView.getParent() != null) {
            mWM.removeViewImmediate(mView);
        }
        mView = null;
    }
}

Toast 的「一个 Bug」

其实这是一个系统的Bug，谷歌为了让应用的 Toast 能够显示在其他应用上面，所以使用了通知栏相关的 API，但是这个 API 随着用户屏蔽通知栏而变得不可用，系统错误地认为你没有通知栏权限，从而间接导致 Toast 有 show 请求时被系统所拦截

参考资料与学习资源推荐

由于本人水平有限，可能出于误解或者笔误难免出错，如果发现有问题或者对文中内容存在疑问请在下面评论区告诉我，谢谢！

Show Comments
0%
